當前位置：產品中心 > 過熱蒸汽流量計 > 過熱蒸汽流量計
| 型 號： | DVS |
| 品 牌： | |
| 所屬分類： | 過熱蒸汽流量計 |
| 所 在 地： | 上海 |
| 更新日期： | 2017.06.02 12:20:44 |
DN10-1000;法蘭型、卡裝；分體補償、一體補償型；輸出4-20mA、RS485通訊等。
?
?★?過熱蒸汽認識：
在同一壓力下，對飽和蒸汽再加熱，則蒸汽溫度開始上升，超過飽和溫度，這時的蒸汽就叫過熱蒸汽。過熱蒸汽的溫度與飽和蒸汽的溫度之差叫蒸汽的過熱度。過熱度越大，則表示蒸汽所儲存的熱能越多，對外做功的能力越強。流量計之所以要進行溫壓補償，就是要把流量計測得的體積方轉化成質量方。因過熱蒸汽的密度跟溫度和壓力有關，而過熱蒸汽的溫度和壓力是一個變量，所以都要進行補償。如果測量的是過熱蒸汽，那么是一定要進行溫度和壓力補償的，因為過熱蒸汽的密度是溫度和壓力的函數。不論用什么表測量，都要有補償。對于恒定的蒸汽的流量應該適情況而定，如果它的溫度和壓力已經很穩定了，溫度和壓力可以設定為固定值進行補償，(可以在現場安裝一個雙金屬溫度計和壓力表觀察一下)這樣可以省掉一部分投資。
?★?穩壓補償概念：
★?測量氣體時，需要溫度壓力同時補償；氣體一般都以標準狀況體積流量結算。因為氣體的體積流量溫度或壓力變化時，流量都會改變。
★?測量過熱蒸汽時，需要溫度壓力同時補償；蒸汽一般都以質量流量結算。因為溫度或壓力有任何一個發生變化，蒸汽密度會發生改變，質量流量也隨之改變。
★?測量飽和蒸汽時，需要單溫度補償或單壓力補償。飽和蒸汽的密度與溫度或壓力有一個固定的對應關系（飽和蒸汽密度表），知道其中的任何一個，都可以確定飽和蒸汽的密度。
★?測量液體時，一般不需要壓力補償，在5MPa以下，一般只考慮溫度影響，為準確測量需要溫度補償。一般測量時，可以不使用任何補償；測量一些碳氫化合物（如原油），一般需要溫度壓力同時補償。
?★?常用型號：?DVS-DS80F21W
型號注解：渦街流量計，介質為過熱蒸汽，DN80，在線穩壓補償型，表體材質為304不銹鋼，介質溫度：溫度低于250°C，額定壓力1.6MPa；現場顯示瞬時流量和累計流量，4-20mA輸出，24V供電，配套碳鋼安裝法蘭、螺栓螺母等緊固件。
流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.
?
?★?過熱蒸汽渦街流量計口徑確定：
已知蒸汽壓力和溫度及工況流量時
測量介質為過熱蒸汽，蒸汽溫度為320℃，壓力為1.5MPa（絕壓）,流量范圍為3t/h～25t/h, 試 確定流量計口徑。
步驟一：計算蒸汽的等效空氣參比條件下的體積流量范圍，經查附表(二),該狀態下蒸汽的密度為:5.665Kg/m3,由公式(8) :
?
步驟二：根據等效參比流量范圍765-6379m3/h，查表（二），比較適合該流量范圍為DN200口徑。
?
??★?主要技術指標
??★?安裝設計
? 儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至會損壞儀表。
（一） 安裝環境要求：
1． 盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2． 避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。
3． 避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4． 渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5． 儀表最好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。
6． 儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
（二） 儀表管道安裝要求：
1． 渦街流量儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖(三)
?
注:調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在渦街流量儀表的下游10D處。
1. 上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系
0.98Db≤Dp≤1.05Db
? 上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db
2. 儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm
3. 測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6-8D處，見圖（七）。D為儀表工稱口徑，單位：mm
4. 儀表在在管道上可以水平、垂直或傾斜安裝。
5. 測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動，如圖（四）a所示
6. 測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處。
如圖（四）b所示
?8． 測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過70℃；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作。

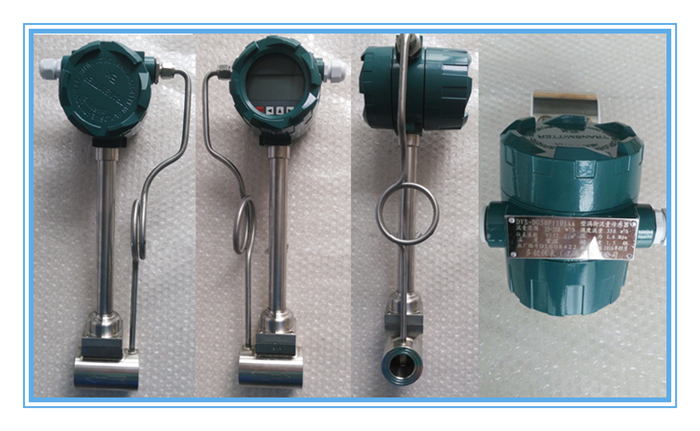

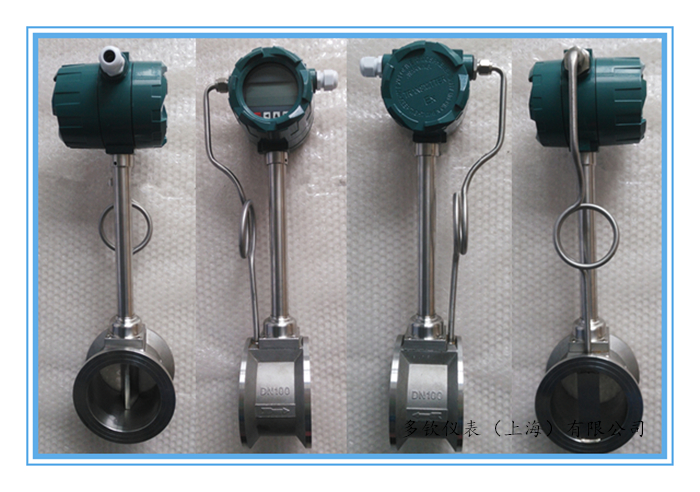

??★?渦街流量計分體式補償、現場顯示型等同系列樣品展示：
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （法蘭型）? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（高溫型）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（不同口徑）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （分體式 ?穩壓補償）
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（插入式渦街流量計）
?
?
★?過熱蒸汽流量計~ V錐流量計?http://m.zylnh.com/chanpin/detail/130
?
★?過熱蒸汽流量計~孔板流量計?http://m.zylnh.com/chanpin/detail/133

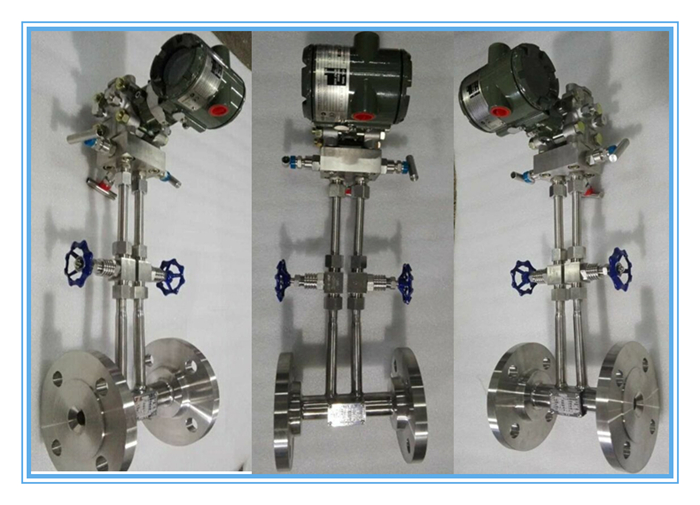

★?過熱蒸汽流量計~平衡流量計?http://m.zylnh.com/chanpin/detail/201
?
以上都為差壓式流量計，需要配套：流量積算儀、差壓變送器、PT100、壓力變送器、高溫型安裝附件 等一整套配置來完成對高溫高壓蒸汽的測量。
?用戶在進行差壓式流量計的選型訂貨時，首先要給制造企業提供以下工藝參數：
??
注：上述參數是制造廠在生產之前進行詳細計算的基礎，沒有這些參數，很難制作一臺符合用戶要求的差壓式流量計。制造廠根據用戶提供的上述參數，計算出流量傳感器的β值和差壓值（差壓變送器的量程范圍）。這些工作是在制造廠由專業工程師進行計算完成。
更詳細內容：差壓式流量計?http://m.zylnh.com/chanpin/detail/143
?
