主要用來測量均勻液體的瞬時流量和累計流量。優勢是保護管道，外敷式安裝。
?
?
手持式超聲波流量計優勢：
★?適用于各種尺寸管道流量計量，流速測量范圍為0.01～±32m/s,測量介質為水、海水、污水、酒精等單一穩定的液體，測量材質為鋼、不銹鋼、鑄鐵、PVC、玻璃鋼等均勻質密的管道。
★?測量精度：優于1%；
★?重 復 性：優于0.2%；
★?工作電源：內置鎳氫充電電池可持續工作10小時以上；
★?安裝方式：外敷式安裝；
★?顯 ? ?示：4行漢子同屏顯示瞬時流量、流速、累積流量、信號狀態等；
★?信號輸出:隔離RS232，可用于聯網檢測或導出記錄數據；
★?可選輸出：OCT輸出正、負、凈累積脈沖信號和頻率信號（1-9999HZ）可選；
★?可選配的傳感器：外夾式，可即插即拔式接口；
?
?手持式超聲波流量計多用來校驗管道內液體的瞬時流量和累計流量，外敷式安裝，不破壞管道、安裝簡單、產品小巧美觀、測量準確等優點。
特別注意：
★ 耐壓等級： 不受管道內介質壓力影響，適合所有工作壓力下介質流量測量
★ 使用介質：所有高壓管道內均勻、滿管流過的液體
★ 用途：校驗管道內液體的瞬時流量和累計流量、流速，手持式
★ 優勢：流量計小巧、輕便；方便攜帶；外鐵式安裝；可以多次循環安裝，精度1.0
?
?
使用說明書下載：?http://m.zylnh.com/xiazai/detail/175
?
?
?
?手持式超聲波流量計新一代產品增加了以下特點和功能：
★?硬件模塊化設計，生產及維修操作簡易；
★?內置4M字節數據記錄器，可記錄20萬行定時輸出或即時打印數據；
★?電氣隔離RS485接口，含MODBUS、M-BUS、FUJI等10多種通訊協議；
★?電氣隔離0-20mA或4-20mA電流環輸出，可選環路供電方式（兩線制）；
★?可選HART協議；
★?符合CJ128國家熱表標準的熱量測量功能；
★?8-36VDC,8-30VAC,220VAC供電方式可選；
★?具有手動累積器及批量控制器等功能；
★?年月日累積記錄功能，可記錄前512天（每天）、前128個月（每月）的累積流量及累積熱量等數據；
★?記錄并查閱前32次上斷電時間及其它數據；
★?間隔可設定范圍為1秒到24小時一次的自動數據記錄或輸出功能，有多大22項輸出內容；
★?三路精度為0.1%的模擬輸入；
★?使用前請先了解產品的工作電源和型號，防止誤接造成不正常工作或損壞。
?
|
項目 |
性能、參數 |
||||
|
測量主機（一次表） |
準確度 |
1.0% |
|||
|
重復性 |
0.2% |
||||
|
最大流速 |
64m/s |
||||
|
測量周期 |
200mS（每秒5次，每個周期采集128組數據） |
||||
|
測量原理 |
超聲波時差原理，4字節IEEE754浮點運算 |
||||
|
顯示接口 |
可連接2×10背光型漢字或者2×20字符型液晶顯示器 |
||||
|
操作 |
外接16鍵輕觸鍵盤以及PC計算機設參軟件 |
||||
|
輸入 |
3路4~20mA輸入可選，準確度0.1%，可輸入壓力、液位、溫度等信號，也可以作為數字接口使用。 |
||||
|
兩路三線制PT100鉑電阻輸入回路，可實現熱量計量功能（焓差法） |
|||||
|
輸出 |
電流信號（可選模塊）：4~20mA，阻抗600Ω浮空，準確度0.1%。 頻率信號（可選模塊）：1~9999Hz之間任選，OCT輸出。 脈沖信號：正、負、凈流量及熱量累計脈沖，雙路OCT輸出（其中1路脈沖寬度6~1000ms間可編程，默認200ms）。 報警信號：雙路OCT輸出，可選近20種源信號。 數據接口：隔離RS485串行接口。 |
||||
|
通訊協議 |
MODBUS協議、MBUS協議、FUJI擴展協議（兼容匯中公司流量計及水表通訊協議），推薦使用MODBUS-RTU協議或者MODBUS-ASCII協議 |
||||
|
其它功能 |
自動記憶前64日、前32個月、前2年的累積流量和工作狀態；自動記憶前16次上、斷電時間和流量并可實現自動或手動補加； 可編程定量控制器（可使用外部輸入信號或MODBUS指令啟動）； 1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備； 工作參數可固化到機內的FLASH存儲器中，上電時自動調出； 用戶能夠通過E-mail傳送來的代碼文件實現軟件升級 故障自診斷功能。 故障時間計時器。 |
||||
|
工作電流 |
50mA（不連接鍵盤顯示和蜂鳴器不響的條件下） |
||||
|
備用電流 |
使用CR2032，在24VDC斷電條件下保持10萬小時數據不丟失 |
||||
|
環境溫度 |
-10℃~70℃（大于此溫度范圍要求請與廠家聯系） |
||||
|
工作時間 |
連續 |
||||
|
版本號 |
WLV12 |
WLV13 |
WLV14 |
WLV15 |
|
|
電源 |
24VDC |
8~30VDC |
24VDC |
85~264VAC/24VDC |
|
|
尺寸（mm） |
Φ84 |
116×62 |
92×36 |
150×95 |
|
|
傳感器 |
外縛式 |
標準S1型，適用管徑DN15~100mm 標準M1型，適用管徑DN50~700mm 標準L1型，適用管徑DN300~6000mm 高溫S1H型，適用管徑DN15~100mm 高溫M1H型，適用管徑DN50~700mm 其它廠家的傳感器 |
|||
|
插入式 |
測量管道材質不限（不停產安裝）適用于管徑DN80以上。 |
||||
|
管段式 |
π型管段式：適用于管徑DN25~DN40，整機測量精度±0.5% 標準管段式：適用于管徑DN50~DN1000，整機測量精度±0.5% |
||||
|
信號電纜 |
專用SEYV75-2屏蔽雙絞線纜，出廠標配5米，特定場合單根可加長于500米（不推薦）。 |
||||
|
防護等級 |
IP68（可浸水工作） |
||||
|
可測管道 |
管材 |
鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道，允許有襯里。 |
|||
|
襯材 |
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。 |
||||
|
內徑 |
15mm~6000mm（π型管段式內徑可小至2毫米） |
||||
|
直管段長度 |
上游≧10D，下游≧5D，距泵出口處≧30D。 |
||||
|
可測管道 |
種類 |
水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。 |
|||
|
濁度 |
≦20000ppm，污水測時效果好，絕大多數污水管道可穩定測量。 |
||||
|
溫度 |
-40℃~160℃ |
||||
|
流向 |
可對正反向流量分別計量，并可計量凈流量。 |
||||
?

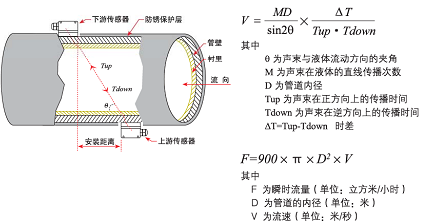

工作原理：
當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速，零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（唯一可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。其關系符合下面表達式：
?
?
手持式超聲波流量計外形及機構圖

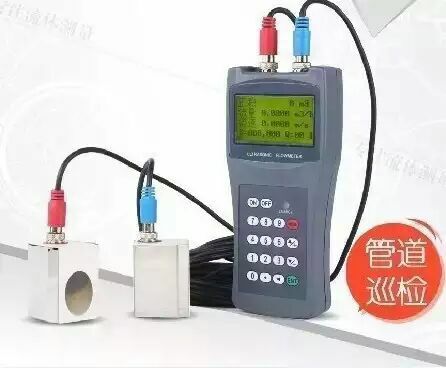

實物圖：
?
主機頂部圖：
?
主機底部圖：
?
?
?
傳感器規格與使用：
?
?
|
傳感器 |
標準S1型 |
標準M1型 |
標準L1型 |
高溫S1H型 |
高溫M1H型 |
|
適用管徑 |
DN15-DN100 |
DN50-DN700 |
DN300-DN6000 |
DN15-DN100 |
DN50-DN700 |
|
液體溫度 |
0℃～70℃ |
0℃～160℃ |
|||
?
?

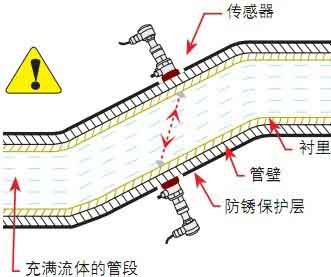

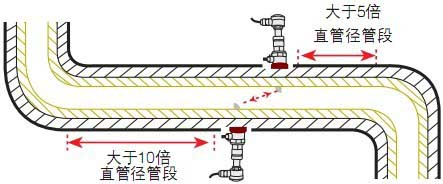

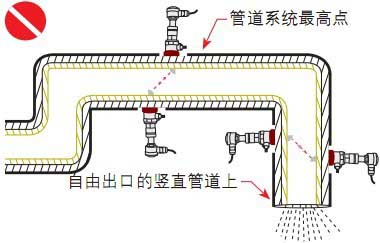

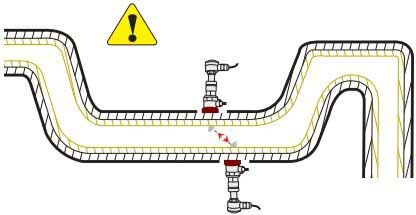

安裝距離：為保證測量精度和穩定性，傳感器的安裝點應選擇在流場分布均勻的直管段部分（正常使用時管道中必須充滿液體）。必須遵循以下原則：
安裝距離
外敷式傳感器安裝間距以兩傳感器的最內邊緣距離為準（參見安裝示意圖），間距的計算方法是首先在菜單中輸入所需的參數以后，查看窗口M25所顯示的數字，并按此數據安裝傳感器。
?
?
安裝方式
外敷式傳感器的安裝方式共有四種。分別是V法、Z法、N法和W法。
DN200以下的管道可優先選用V法，無信號或信號質量差時刻選用Z法，DN200以上的管道或者鑄鐵管時應優先選用Z法，N法和W法是較少使用的方法，通常適合DN50mm以下的細管道安裝。
V 法
一般情況下，V法是比較標準的安裝方法，使用方便、測量準確，安裝時兩傳感器水平對齊，其中心線與管道軸線水平即可，可測管徑范圍約DN15mm-DN400mm。
?
Z 法
Z法是最常用的安裝方法，特點是超聲波在管道中直接傳輸，無反射（稱為單聲程），信號衰減損耗最小。
Z法可測管徑范圍為100mm-6000mm。現場實際安裝時，簡易200mm以上的管道都要選用Z法（這樣測得信號最大）。
?
?
